19:03 делаем стеклянный стакан |

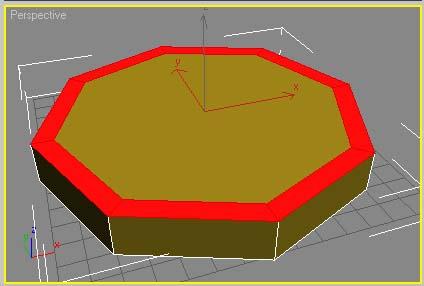

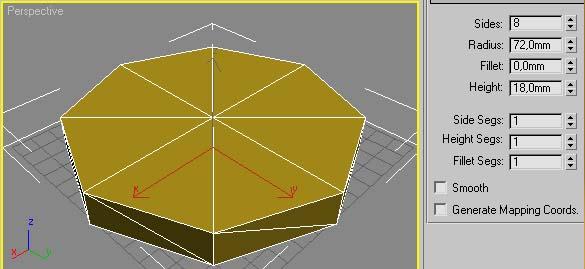

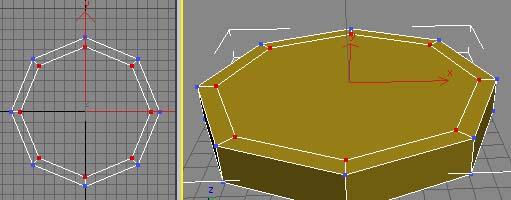

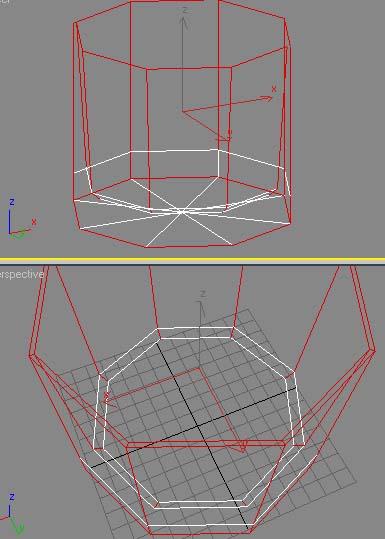

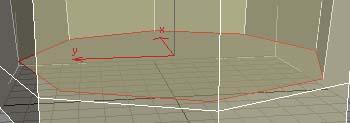

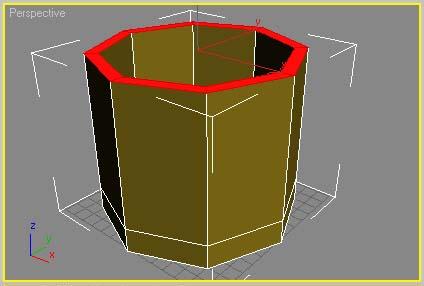

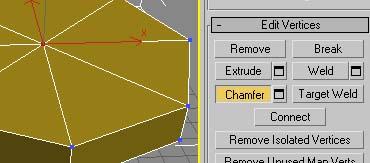

| В этом уроке, мы научимся делатьстакан и материал стекла Вот то, что у нас получится:  Для начала, нужно изменить системуизмерения на миллиметры, для этого сделайте следующие (Customize - Units Setup,выберите Metric, а затем в списке, выберетеMillimeters). Создайте «Gengon» (Create - ExtendedPrimitives - Gengon),Параметры, выставьте как на рисунке.  Переключитесь в окно вида«Perspective», и нажмите на клавиатуре кнопку «F4», это для того, что бы мымогли видеть рёбра объекта. Выберите наш объект и преобразуйтеего в полигоны «Convert To: Convert to Editable Poly»  Выберите редактирование на уровневершин  Выберите две точки, которые находятсяв центре нашего объекта (с двух сторон) найдите в свитке кнопку «Chamfer».  Нажмите на квадратик рядом с ней, и впоявившемся окне введите значение, равное «63 мм». Нажмите «ОК».  Выберите редактирование на уровнеполигонов «Polygon». И выделите полигоны, как на рисунке. Выделяйте, только с одной стороны. СОВЕТ: Для быстрого перемещения междууровнями редактирования, используйте клавиши «1, 2, 3, 4» на клавиатуре.  Не снимая выделения, найдите всписке, кнопку «Extrude» и нажмите на квадратик рядом с ней. В появившемсяокне, введите значение равным «100 мм» и нажмите «ОК».  Выделите внутренние рёбра «Edge», какпоказано на рисунке  И с помощью функции «Scale», сожмитеих. (При сжатии, работайте в окне «Тор») У Вас должно получится, нечто подобное  Теперь, назначим ему, простенькийматериал. Войдите в редактор материалов«Material Editor», кнопка «М» на клавиатуре. Выставьте все параметры, как накартинке, затем нажмите «Assign Material to Selection», это назначит материалнашему стакану. И нажмите кнопку «Show Map in Viewport», это позволит видетьматериал в окнах проекции.  Продолжим моделирование! Применим к нашему стакану,сглаживание, для этого в «Modifer List», выберите «Mesh Smooth» и выставьтепараметры, как на рисунке  Мдя, результат получается, не оченьто! Но не расстраивайтесь! Вернитесь к редактированию объекта,выберите внутренние рёбра, как на картинке, и премините к ним «Chamfer» созначением «4,5 мм»  Затем, выберите все вот эти рёбра (Незабывайте пользоваться кнопкой «Loop») и примените к ним «Chamfer» со значением«0,2 мм»  Создание материала стекла Откройте редактор материалов,активируйте второй материал, нажмите на кнопку, где написано «Standard» и выберите материал «Raytrace».  Выставьте параметры как на картинке   Обратите особое внимания на цвета,это играет очень важную роль. Далее, откройте свиток «Maps» инажмите на кнопку «None», напротив карты «Reflect», выберите карту «Falloff» ивыставьте значения, как на картинке.  Осталось только назначить нашматериал стакану и всё! После небольших игр с параметрамиматериала, рендера в Brazil, я получил вот такой результат!
|
|
|
